海水晒盐的过程流程图怎么画?一文带你简单了解

2025-05-07 12:00:50 标签: 流程图
  食盐,作为我们日常生活中不可或缺的必需品,其来源多种多样,其中历史悠久且产量巨大的方式之一便是海水晒盐。这门古老的技艺,看似简单地依赖阳光和风力,其背后却蕴含着一系列精巧的工序与环节。
  对于想要深入了解这一过程,或是需要向他人讲解海水晒盐原理的朋友来说,仅仅依靠文字描述往往显得抽象且不够直观。此时,绘制一张清晰明了的流程图便成为了不错的选择。本文将为大家简单介绍,海水晒盐的过程流程图怎么画,帮助大家更好地理解这一传统工艺。

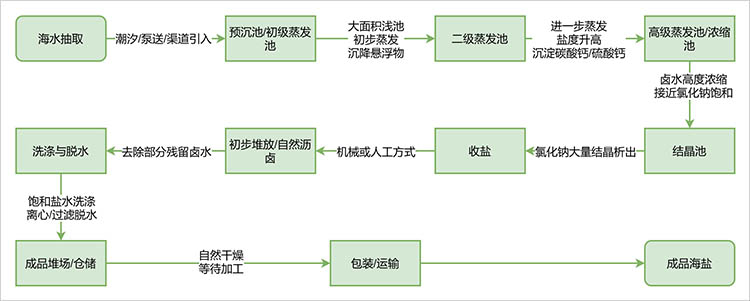

海水晒盐的过程流程图

一、海水晒盐的流程解析

  海水晒盐,顾名思义,是利用海水的自然蒸发来获取盐晶的过程。这并非简单地将海水倒入一个池子晒干那么简单,而是需要经过多个池子、多个阶段的精心操作。根据流程图所示,整个过程大致可以分为以下几个主要环节:

1.海水抽取

  这是整个流程的起点。通过潮汐、水泵或专门修建的渠道,将大量海水引入盐场。

2.预沉池/初级蒸发池

  抽取的海水首先进入预沉池或初级蒸发池,这相当于对海水进行初步的物理净化和浓缩。

3.二级蒸发池

  经过初级蒸发后的海水(此时盐度有所提高)被引入二级蒸发池。在这个阶段,蒸发过程继续进行,盐度进一步升高。

4.高级蒸发池/浓缩池

  从二级蒸发池流出的卤水(盐度更高)进入高级蒸发池或称浓缩池。在这一阶段,蒸发效率进一步提升,卤水被高度浓缩,其氯化钠的浓度越来越接近饱和状态。

5.结晶池

  当卤水达到氯化钠的过饱和状态时,便被引入结晶池。结晶池通常是面积较小、池底平坦的池子。在持续的蒸发作用下,大量的氯化钠(即我们需要的食盐)会从卤水中结晶析出,并在池底形成盐层。

6.收盐

  当结晶池中的盐层达到一定厚度时,就可以进行收盐作业了,将结晶出的盐从池底刮起、堆放。

7.初步堆放/自然沥卤

  刚收上来的盐会含有一定的残留卤水(母液),这些卤水中含有氯化镁、氯化钾等杂质。因此,收上来的盐需要进行初步堆放,并利用重力进行自然的沥卤,去除一部分残留的母液。

8.洗涤与脱水

  为了进一步提高盐的纯度,需要对初步沥卤后的盐进行洗涤。洗涤后的盐还需要进行脱水处理,常用的方法包括离心或过滤,以去除多余的水分。

9.成品堆场/仓储

  经过洗涤脱水后的盐,纯度已经较高,可以作为成品进行堆放或进入仓库储存。

10.包装/运输

  根据不同的用途和市场需求,成品盐会进行相应的包装,然后通过各种运输方式运往各地,到达消费者手中。

11.成品海盐

  至此,天然的海水经过一系列的蒸发、沉淀、结晶、洗涤等物理过程,最终转化为了我们日常使用的成品海盐。

二、如何绘制海水晒盐流程图

  了解了海水晒盐的详细过程,接下来就是如何将其转化为直观的流程图了。绘制流程图并不复杂,主要掌握以下几个要素:
  1.图形符号:流程图通常使用不同的图形来代表不同的步骤。最常用的是矩形代表一个处理步骤或操作,箭头代表流程的方向。您也可以根据需要使用其他形状,比如圆角矩形表示开始/结束,菱形表示判断)。
  2.文字说明:在每个图形框内,简明扼要地写清楚该步骤的内容,例如“海水抽取”、“结晶池”等。箭头旁边可以标注流程的驱动力或状态变化,比如“潮汐/泵送/渠道引入”、“卤水高度浓缩”等。
  3.连接线与箭头:使用直线或曲线连接各个图形框,并在连接线上加上箭头,明确表示流程从上一步到下一步的走向。

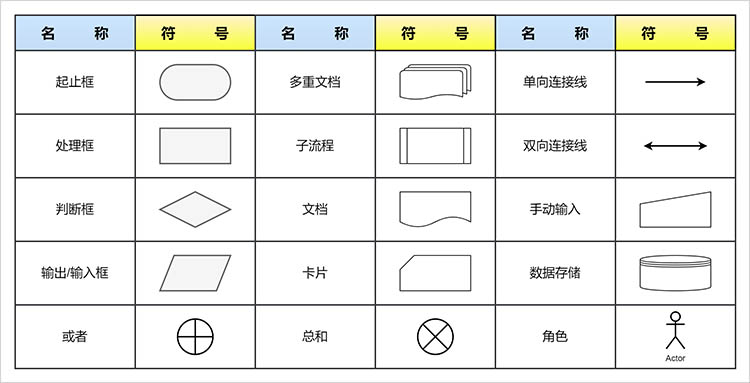

流程图基本符号

  对于新手来说,手绘固然可以,但如果想要绘制出专业、美观且易于修改的流程图,借助专业的流程图绘制软件会事半功倍。

三、使用迅捷画图轻松绘制流程图

  市面上有许多流程图绘制工具,其中迅捷画图是一款功能强大且操作简便的在线绘图软件。它提供了丰富的流程图符号库、多样的连接线样式以及各种精美的模板,非常适合用来绘制海水晒盐这样的工艺流程图。

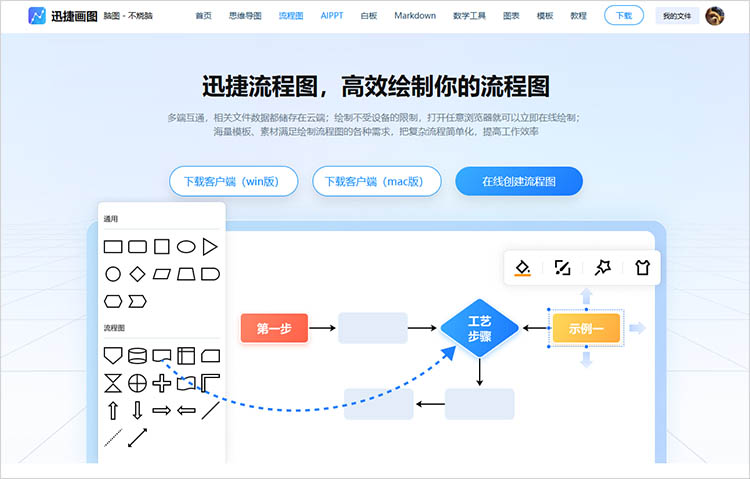

迅捷画图

使用迅捷画图绘制流程图的步骤非常简单:

  1.新建流程图:选择【新建文件】,然后选择【流程图】类型。
  2.添加图形:从左侧的图形库中拖拽所需的图形(如矩形)到画布上,每一步骤对应一个图形。
  3.添加文字:双击图形框,输入对应的步骤名称或描述,例如“海水抽取”、“结晶池”等。
  4.连接图形:将鼠标悬停在图形边缘,会出现连接点,点击连接点并拖拽到下一个图形上,即可生成带有箭头的连接线。

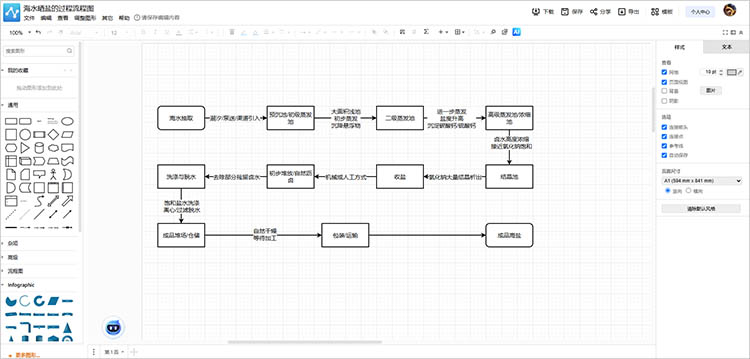

流程图绘制

  5.调整布局和样式:可以自由拖动图形调整位置,使流程图布局清晰。还可以修改图形和连接线的颜色、线条粗细、字体样式等,让流程图更加美观易读。
  6.保存与导出:完成绘制后,可以将文件保存在云端,方便随时修改和查看。也可以将流程图导出为图片(PNG, JPG)、PDF等多种格式,便于分享和打印。

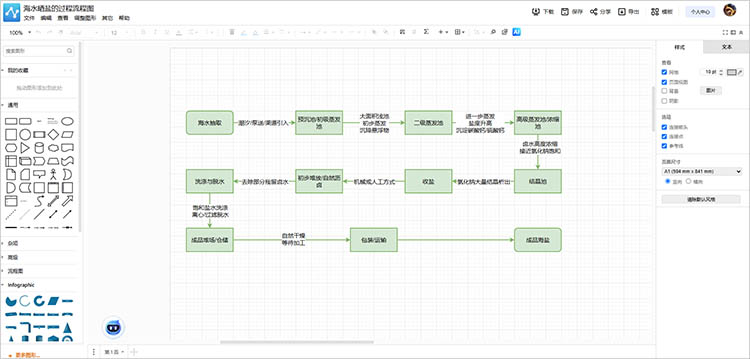

调整布局和样式

  通过以上对海水晒盐全流程的拆解与绘制方法的系统讲解,相信你已掌握从理论到实践的完整路径。无论是用于教学演示、工艺解析还是知识科普,一张清晰的海水晒盐过程流程图都能让复杂工序一目了然。现在,只需打开绘图工具,按照步骤将各环节有序串联,即可完成专业级流程图绘制。掌握这项技能,让传统工艺的传承与展示更生动直观!
